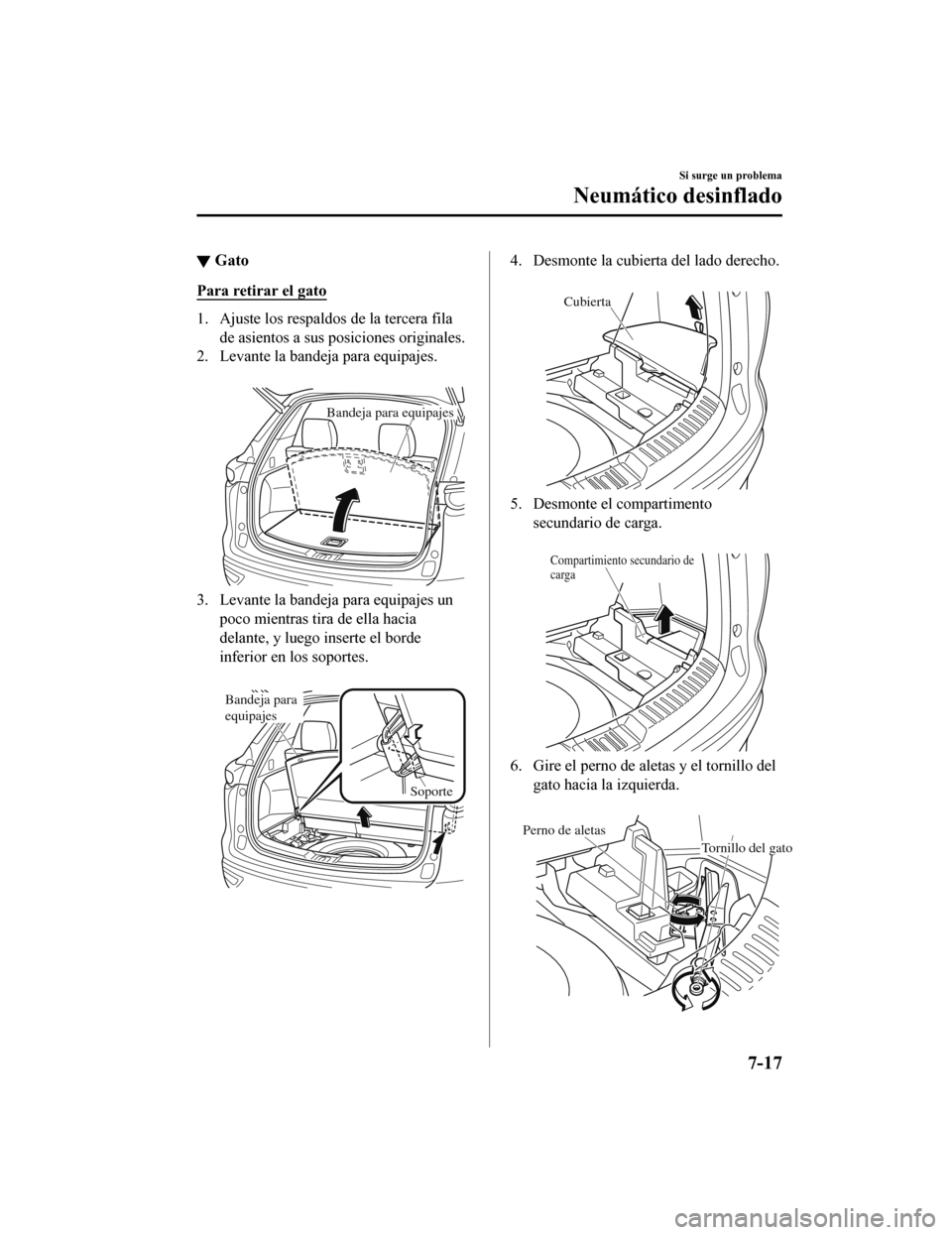

Page 541 of 648

â–¼Gato
Para retirar el gato
1. Ajuste los respaldos de la tercera fila
de asientos a sus posiciones originales.
2. Levante la bandeja para equipajes.
Bandeja para equipajes
3. Levante la bandeja para equipajes unpoco mientras tira de ella hacia
delante, y luego inserte el borde
inferior en los soportes.
Bandeja para
equipajes
Soporte
4. Desmonte la cubierta del lado derecho.
Cubierta
5. Desmonte el compartimentosecundario de carga.
Compartimiento secundario de
carga
6. Gire el perno de ale tas y el tornillo del
gato hacia la izquierda.
Perno de aletas
Tornillo del gato
Si surge un problema
Neumático desinflado
7-17
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 542 of 648

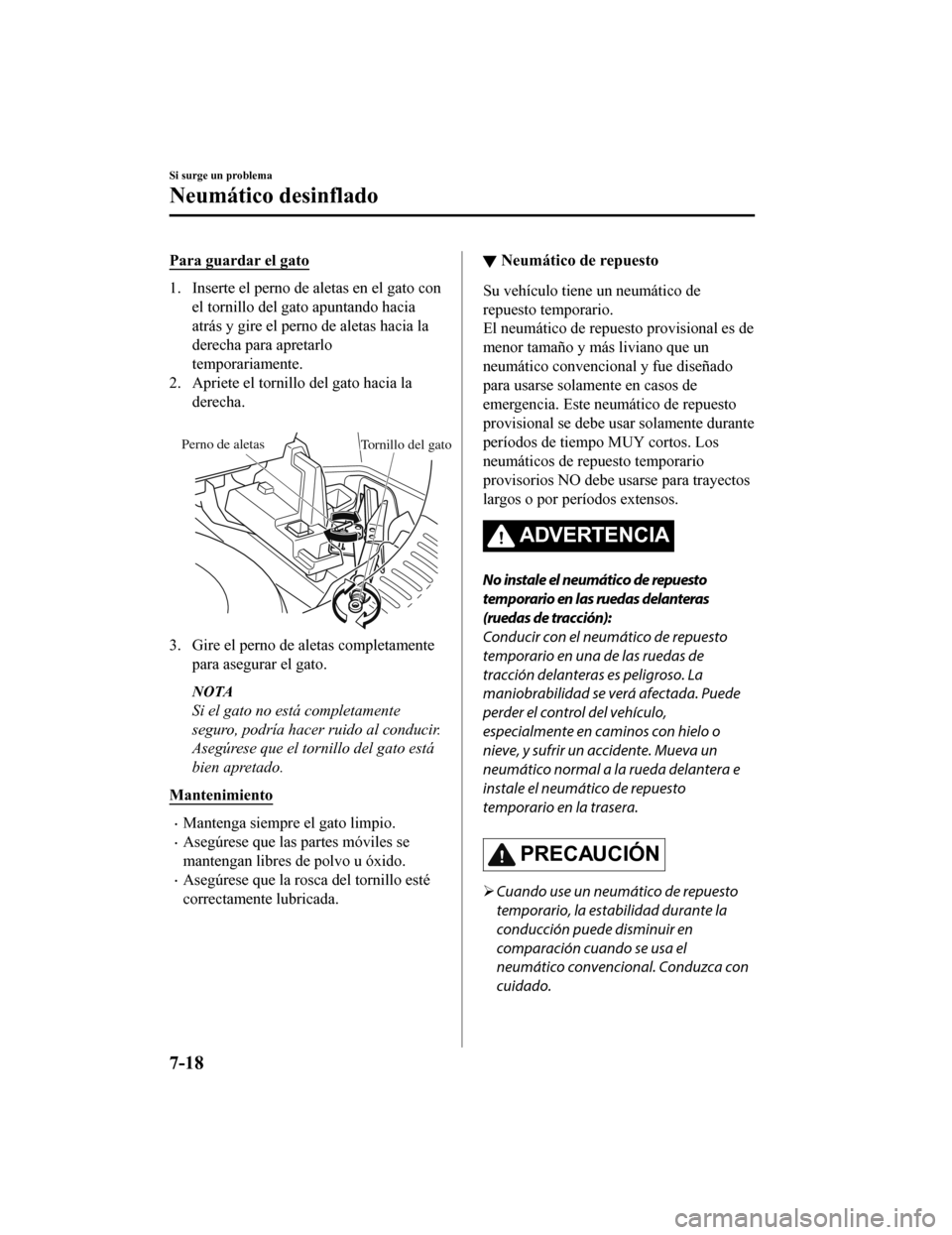

Para guardar el gato
1. Inserte el perno de aletas en el gato conel tornillo del gato apuntando hacia
atrás y gire el perno de aletas hacia la
derecha para apretarlo
temporariamente.
2. Apriete el tornillo del gato hacia la
derecha.
Perno de aletasTornillo del gato
3. Gire el perno de aletas completamente para asegurar el gato.
NOTA
Si el gato no está completamente
seguro, podrÃa hacer ruido al conducir.
Asegúrese que el tornillo del gato está
bien apretado.
Mantenimiento
•Mantenga siempre el gato limpio.
•Asegúrese que las partes móviles se
mantengan libres de polvo u óxido.
•Asegúrese que la rosca del tornillo esté
correctamente lubricada.
▼ Neumático de repuesto
Su vehÃculo tiene un neumático de
repuesto temporario.
El neumático de repuesto provisional es de
menor tamaño y más liviano que un
neumático convencional y fue diseñado
para usarse solamente en casos de
emergencia. Este neumático de repuesto
provisional se debe usar solamente durante
perÃodos de tiempo MUY cortos. Los
neumáticos de repuesto temporario
provisorios NO debe usarse para trayectos
largos o por perÃodos extensos.
ADVERTENCIA
No instale el neumático de repuesto
temporario en las ruedas delanteras
(ruedas de tracción):
Conducir con el neumático de repuesto
temporario en una de las ruedas de
tracción delanteras es peligroso. La
maniobrabilidad se verá afectada. Puede
perder el control del vehÃculo,
especialmente en caminos con hielo o
nieve, y sufrir un accidente. Mueva un
neumático normal a la rueda delantera e
instale el neumático de repuesto
temporario en la trasera.
PRECAUCIÓN

Cuando use un neumático de repuesto
temporario, la estabilidad durante la
conducción puede disminuir en
comparación cuando se usa el
neumático convencional. Conduzca con
cuidado.
Si surge un problema
Neumático desinflado
7-18
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 543 of 648

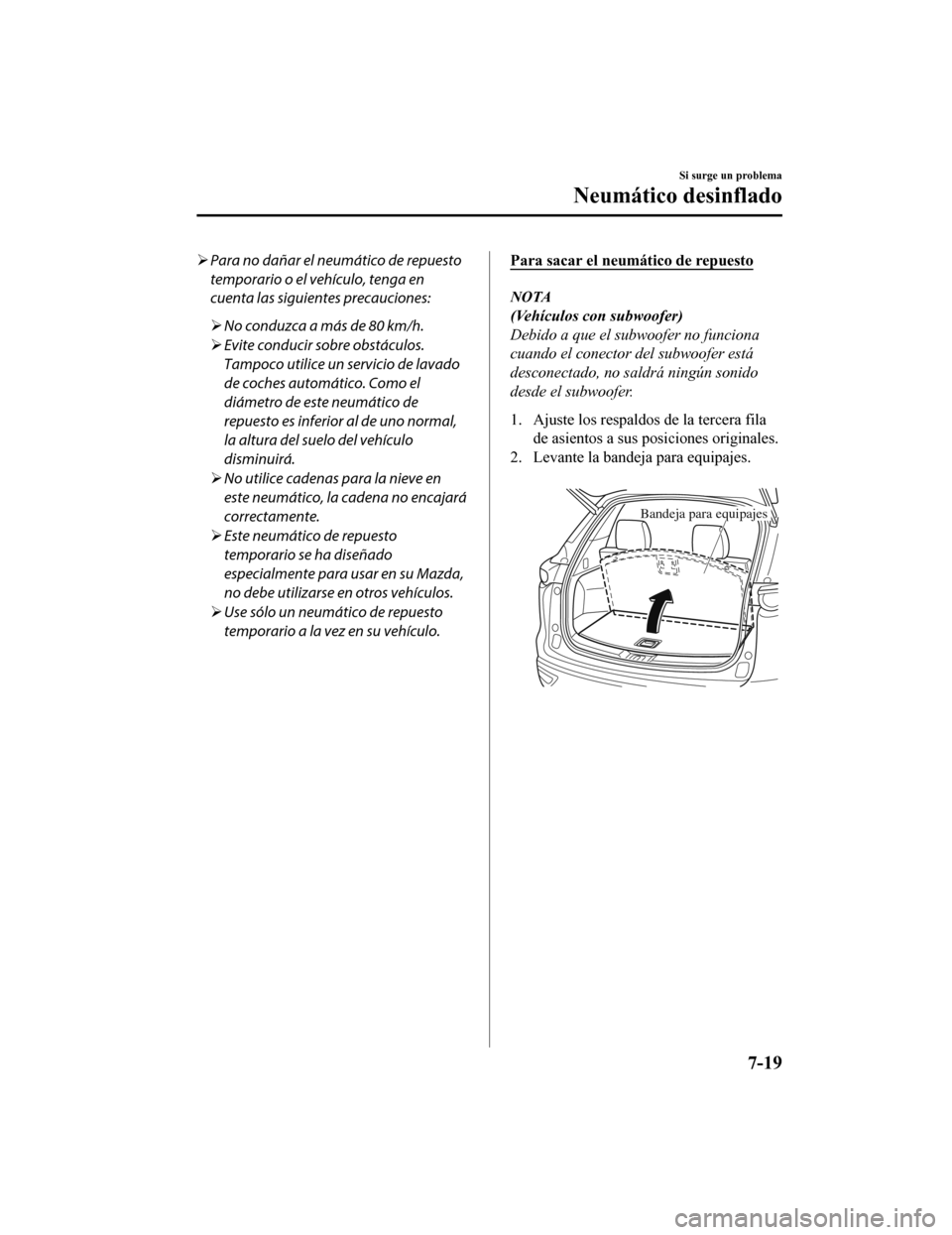

Para no dañar el neumático de repuesto
temporario o el vehÃculo, tenga en
cuenta las siguientes precauciones:
 No conduzca a más de 80 km/h.
 Evite conducir sobre obstáculos.
Tampoco utilice un servicio de lavado
de coches automático. Como el
diámetro de este neumático de
repuesto es inferior al de uno normal,
la altura del suelo del vehÃculo
disminuirá.
 No utilice cadenas para la nieve en
este neumático, la cadena no encajará
correctamente.
 Este neumático de repuesto
temporario se ha diseñado
especialmente para usar en su Mazda,
no debe utilizarse en otros vehÃculos.
 Use sólo un neumático de repuesto
temporario a la vez en su vehÃculo.Para sacar el neum ático de repuesto
NOTA
(VehÃculos con subwoofer)
Debido a que el subwoofer no funciona
cuando el conector del subwoofer está
desconectado, no saldrá ningún sonido
desde el subwoofer.
1. Ajuste los respaldos de la tercera fila
de asientos a sus posiciones originales.
2. Levante la bandeja para equipajes.
Bandeja para equipajes
Si surge un problema
Neumático desinflado
7-19
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 544 of 648

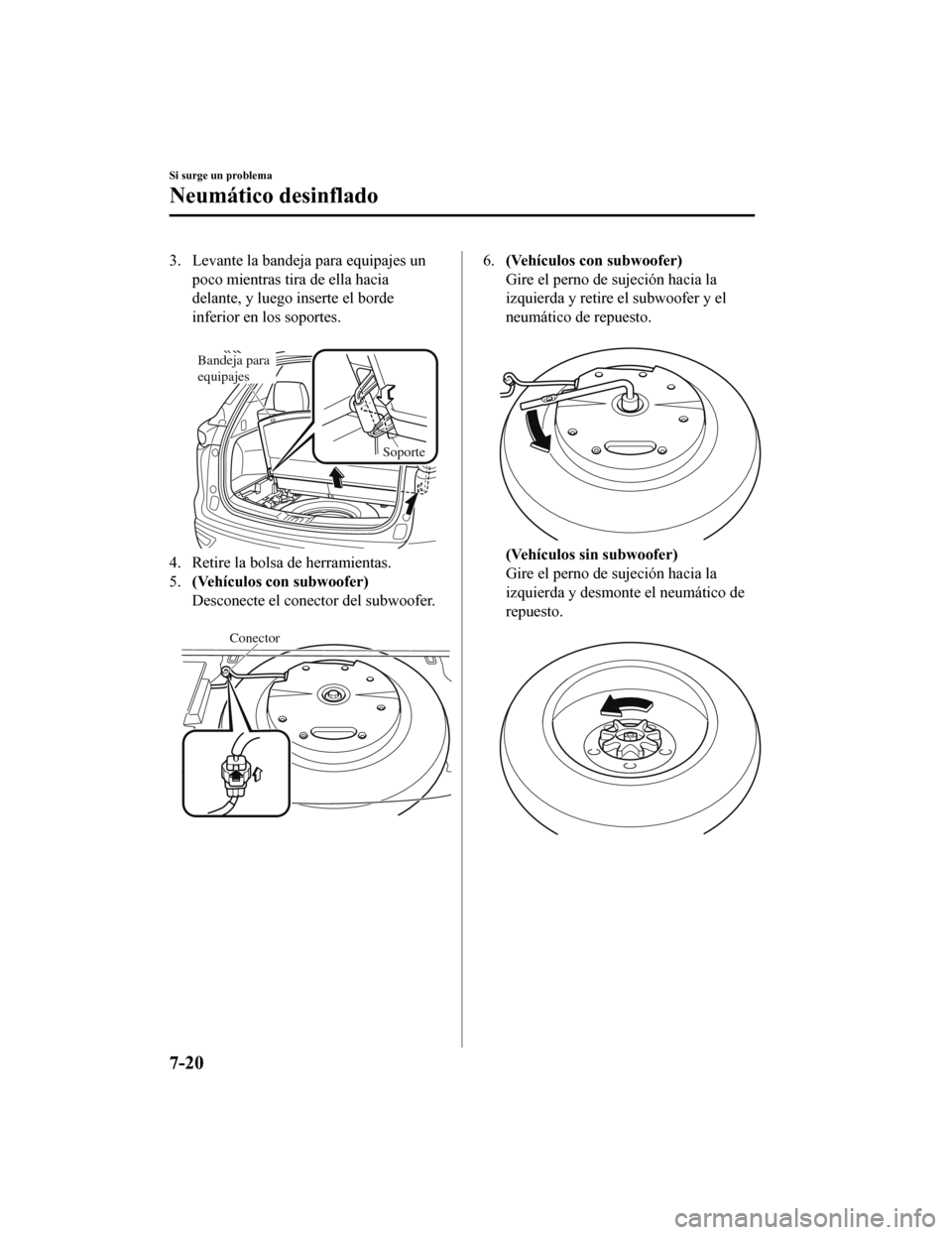

3. Levante la bandeja para equipajes unpoco mientras tira de ella hacia
delante, y luego inserte el borde
inferior en los soportes.
Bandeja para
equipajes
Soporte
4. Retire la bolsa de herramientas.
5.(VehÃculos con subwoofer)
Desconecte el conector del subwoofer.
Conector
6.(VehÃculos con subwoofer)
Gire el perno de sujeción hacia la
izquierda y retire el subwoofer y el
neumático de repuesto.
(VehÃculos sin subwoofer)
Gire el perno de sujeción hacia la
izquierda y desmont e el neumático de
repuesto.
Si surge un problema
Neumático desinflado
7-20
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 545 of 648

Para asegurar el neumático de repuesto
Almacene el neumático de repuesto en el
orden inverso al desmontaje. Después de
almacenar, verificar que el neumático de
repuesto está seguro.
PRECAUCIÓN
(VehÃculos con subwoofer)
Asegure el subwoofer en su posición
correcta. Si el subwoofer no está
instalado en la posición correcta, se
podrÃa mover mientras se conduce el
vehÃculo lo que puede dañar el
subwoofer o el mazo de cables.
 Guarde la bolsa de herramientas del lado
derecho del vehÃculo. Si la bolsa de
herramientas se almacena del lado
izquierdo del vehÃculo, se podrÃa mover
mientras se conduce el vehÃculo lo que
puede dañar el mazo de cables.
Consulte la sección Neumático de repuesto
y almacenamiento de herramientas en la
página 7-16.
Cambiando un neumático desinflado
NOTA
Si mientras conduce ocurriera algo de lo
siguiente, podrÃa deberse a un neumático
desinflado.
•Es difÃcil conducir.
•El vehÃculo comienza vibrar
excesivamente.
•El vehÃculo tira hacia un lado.
Si tiene un neumático desinflado,
conduzca el vehÃculo lentamente hasta
salirse de la calzada y estacione en una
superficie nivelada para cambiar el
neumático.
Detenerse en medio o en el borde de una
carretera con mucho tráfico es peligroso.
ADVERTENCIA
Asegúrese de seguir las instrucciones para
cambiar un neumático:
Cambiar un neumático es peligroso si no se
realiza con cuidado. El vehÃculo se puede
caer del gato y herir a alguien.
Ninguna persona debe colocar ninguna
parte de su cuerpo debajo de un vehÃculo
que esté siendo sostenido por un gato.
Nunca permita que haya nadie dentro de
un vehÃculo cuando esté siendo sostenido
mediante un gato:
Permitir que una persona permanezca
dentro del vehÃculo cuando este está
siendo sostenido mediante un gato es
peligroso. El ocupante podrÃa hacer que el
vehÃculo se caiga resultando en heridas
serias.
Si surge un problema
Neumático desinflado
7-21
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 546 of 648

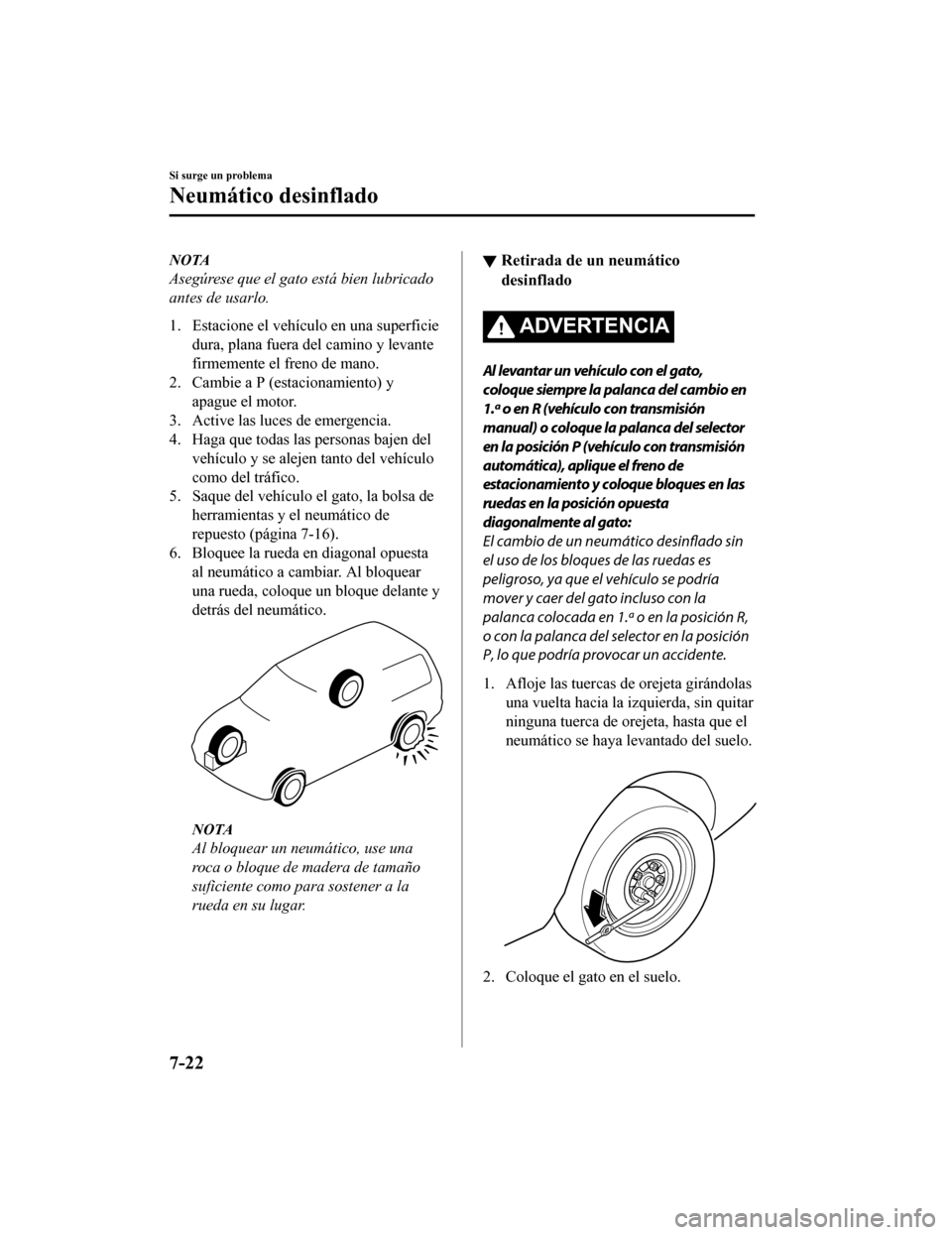

NOTA
Asegúrese que el gato está bien lubricado
antes de usarlo.
1. Estacione el vehÃculo en una superficiedura, plana fuera del camino y levante
firmemente el freno de mano.
2. Cambie a P (es tacionamiento) y
apague el motor.
3. Active las luces de emergencia.
4. Haga que todas las personas bajen del vehÃculo y se alejen tanto del vehÃculo
como del tráfico.
5. Saque del vehÃculo el gato, la bolsa de
herramientas y el neumático de
repuesto (página 7-16).
6. Bloquee la rueda en diagonal opuesta
al neumático a cambiar. Al bloquear
una rueda, coloque un bloque delante y
detrás del neumático.
NOTA
Al bloquear un neumático, use una
roca o bloque de madera de tamaño
suficiente como para sostener a la
rueda en su lugar.
▼Retirada de un neumático
desinflado
ADVERTENCIA
Al levantar un vehÃculo con el gato,
coloque siempre la palanca del cambio en
1.ª o en R (vehÃculo con transmisión
manual) o coloque la palanca del selector
en la posición P (vehÃculo con transmisión
automática), aplique el freno de
estacionamiento y coloque bloques en las
ruedas en la posición opuesta
diagonalmente al gato:
El cambio de un neumático desinflado sin
el uso de los bloques de las ruedas es
peligroso, ya que el vehÃculo se podrÃa
mover y caer del gato incluso con la
palanca colocada en 1.ª o en la posición R,
o con la palanca del selector en la posición
P, lo que podrÃa provocar un accidente.
1. Afloje las tuercas de orejeta girándolas
una vuelta hacia la izquierda, sin quitar
ninguna tuerca de orejeta, hasta que el
neumático se haya levantado del suelo.
2. Coloque el gato en el suelo.
Si surge un problema
Neumático desinflado
7-22
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 547 of 648

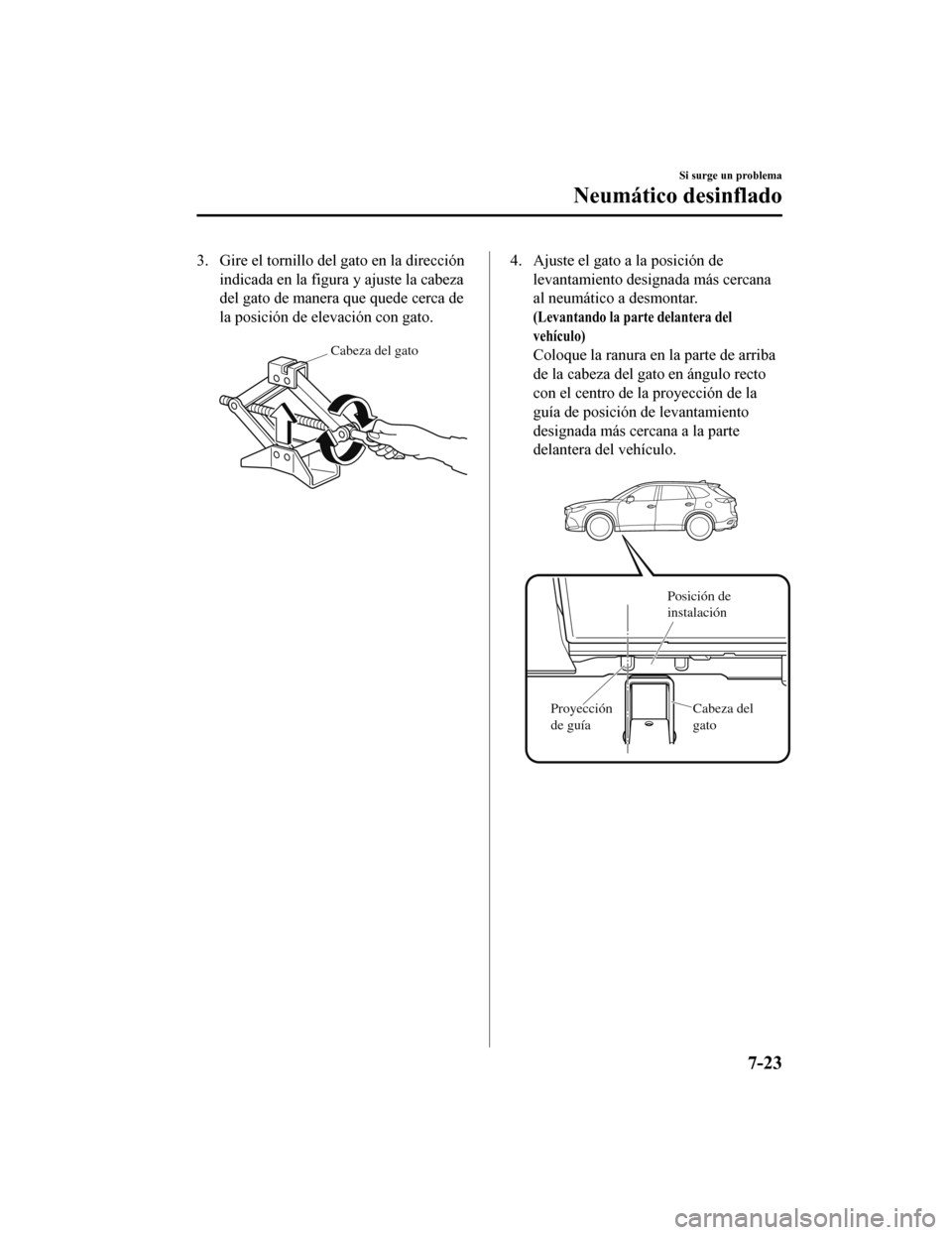

3. Gire el tornillo del gato en la direcciónindicada en la figura y ajuste la cabeza
del gato de manera que quede cerca de
la posición de elevación con gato.
Cabeza del gato
4. Ajuste el gato a la posición delevantamiento designada más cercana
al neumático a desmontar.
(Levantando la parte delantera del
vehÃculo)
Coloque la ranura en la parte de arriba
de la cabeza del gato en ángulo recto
con el centro de la proyección de la
guÃa de posición de levantamiento
designada más cercana a la parte
delantera del vehÃculo.
Posición de
instalación
Cabeza del
gato
Proyección
de guÃa
Si surge un problema
Neumático desinflado
7-23
CX-9_8GC9-SP-17G_Edition1
2017-6-17 15:32:43
Page 548 of 648

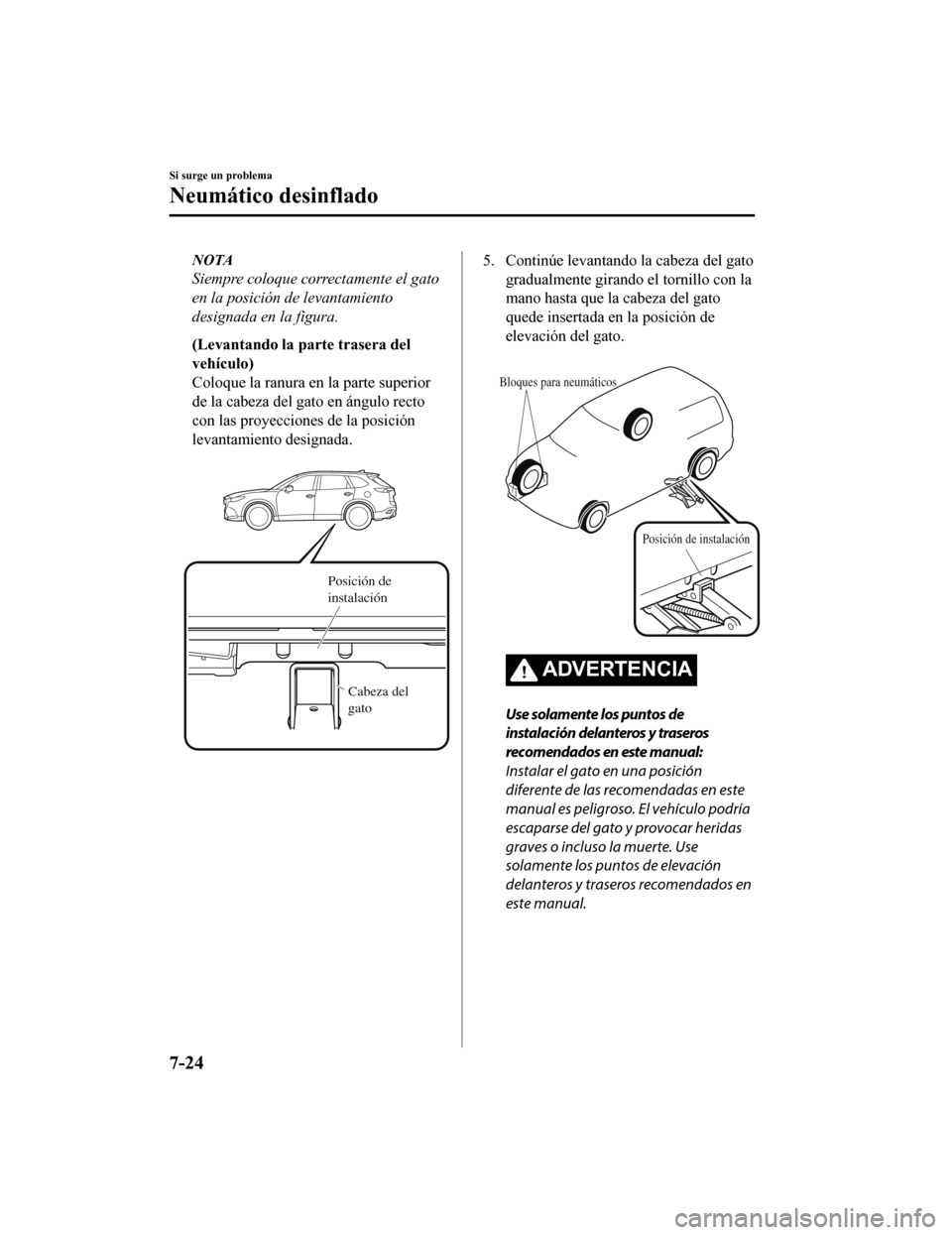

NOTA
Siempre coloque correctamente el gato
en la posición de levantamiento
designada en la figura.
(Levantando la parte trasera del
vehÃculo)
Coloque la ranura en la parte superior
de la cabeza del gato en ángulo recto
con las proyecciones de la posición
levantamiento designada.
Posición de
instalaciónCabeza del
gato
5. Continúe levantando la cabeza del gatogradualmente girando el tornillo con la
mano hasta que la cabeza del gato
quede insertada en la posición de
elevación del gato.
Bloques para neumáticos
Posición de instalación
ADVERTENCIA
Use solamente los puntos de
instalación delanteros y traseros
recomendados en este manual:
Instalar el gato en una posición
diferente de las recomendadas en este
manual es peligroso. El vehÃculo podrÃa
escaparse del gato y provocar heridas
graves o incluso la muerte. Use
solamente los puntos de elevación
delanteros y traseros recomendados en
este manual.
Si surge un problema
Neumático desinflado
7-24
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 549 of 648

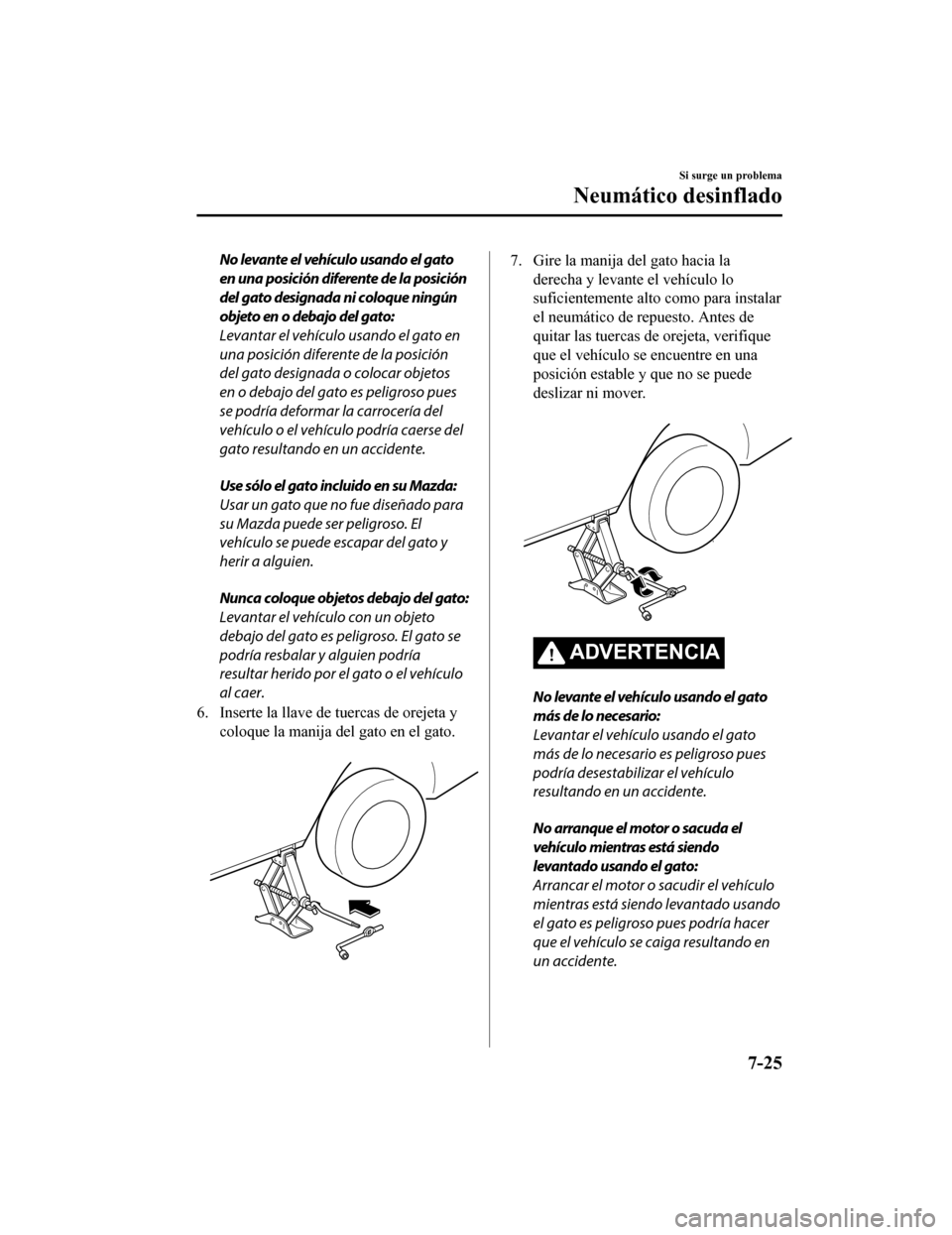

No levante el vehÃculo usando el gato
en una posición diferente de la posición
del gato designada ni coloque ningún
objeto en o debajo del gato:
Levantar el vehÃculo usando el gato en
una posición diferente de la posición
del gato designada o colocar objetos
en o debajo del gato es peligroso pues
se podrÃa deformar la carrocerÃa del
vehÃculo o el vehÃculo podrÃa caerse del
gato resultando en un accidente.
Use sólo el gato incluido en su Mazda:
Usar un gato que no fue diseñado para
su Mazda puede ser peligroso. El
vehÃculo se puede escapar del gato y
herir a alguien.
Nunca coloque objetos debajo del gato:
Levantar el vehÃculo con un objeto
debajo del gato es peligroso. El gato se
podrÃa resbalar y alguien podrÃa
resultar herido por el gato o el vehÃculo
al caer.
6. Inserte la llave de tuercas de orejeta y coloque la manija del gato en el gato.
7. Gire la manija del gato hacia laderecha y levante el vehÃculo lo
suficientemente alto como para instalar
el neumático de repuesto. Antes de
quitar las tuercas de orejeta, verifique
que el vehÃculo se encuentre en una
posición estable y que no se puede
deslizar ni mover.
ADVERTENCIA
No levante el vehÃculo usando el gato
más de lo necesario:
Levantar el vehÃculo usando el gato
más de lo necesario es peligroso pues
podrÃa desestabilizar el vehÃculo
resultando en un accidente.
No arranque el motor o sacuda el
vehÃculo mientras está siendo
levantado usando el gato:
Arrancar el motor o sacudir el vehÃculo
mientras está siendo levantado usando
el gato es peligroso pues podrÃa hacer
que el vehÃculo se caiga resultando en
un accidente.
Si surge un problema
Neumático desinflado
7-25
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
Page 550 of 648

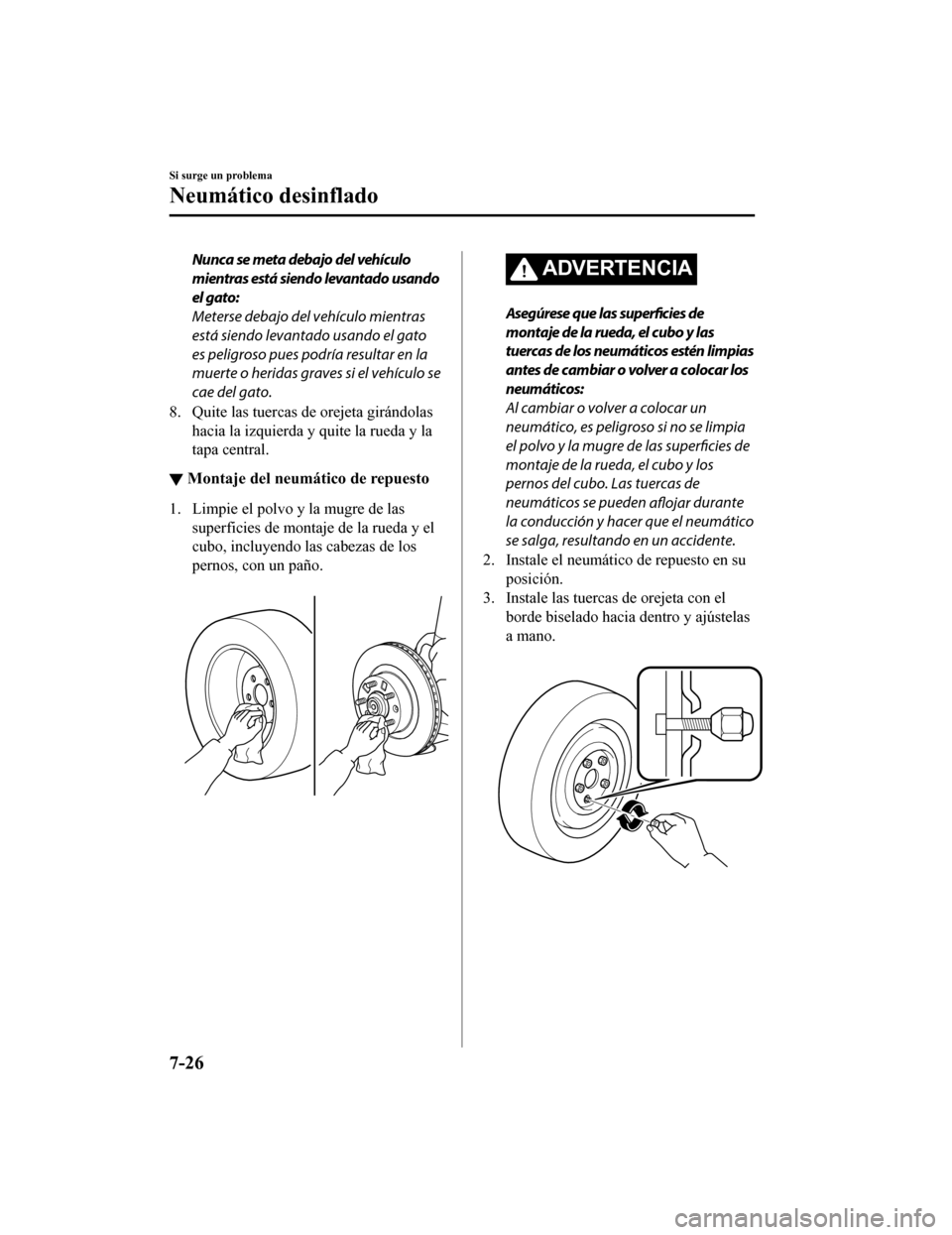

Nunca se meta debajo del vehÃculo
mientras está siendo levantado usando
el gato:
Meterse debajo del vehÃculo mientras
está siendo levantado usando el gato
es peligroso pues podrÃa resultar en la
muerte o heridas graves si el vehÃculo se
cae del gato.
8. Quite las tuercas de orejeta girándolas hacia la izquierda y quite la rueda y la
tapa central.
▼Montaje del neumático de repuesto
1. Limpie el polvo y la mugre de las
superficies de montaje de la rueda y el
cubo, incluyendo las cabezas de los
pernos, con un paño.
ADVERTENCIA
Asegúrese que las superficies de
montaje de la rueda, el cubo y las
tuercas de los neumáticos estén limpias
antes de cambiar o volver a colocar los
neumáticos:
Al cambiar o volver a colocar un
neumático, es peligroso si no se limpia
el polvo y la mugre de las superficies de
montaje de la rueda, el cubo y los
pernos del cubo. Las tuercas de
neumáticos se pueden aflojar durante
la conducción y hacer que el neumático
se salga, resultando en un accidente.
2. Instale el neumático de repuesto en su posición.
3. Instale las tuercas de orejeta con el borde biselado hacia dentro y ajústelas
a mano.
Si surge un problema
Neumático desinflado
7-26
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
